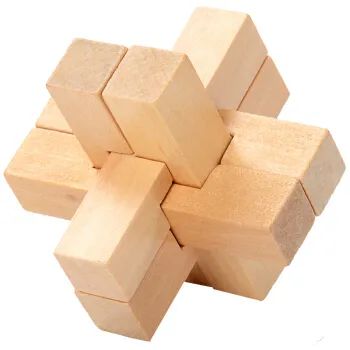

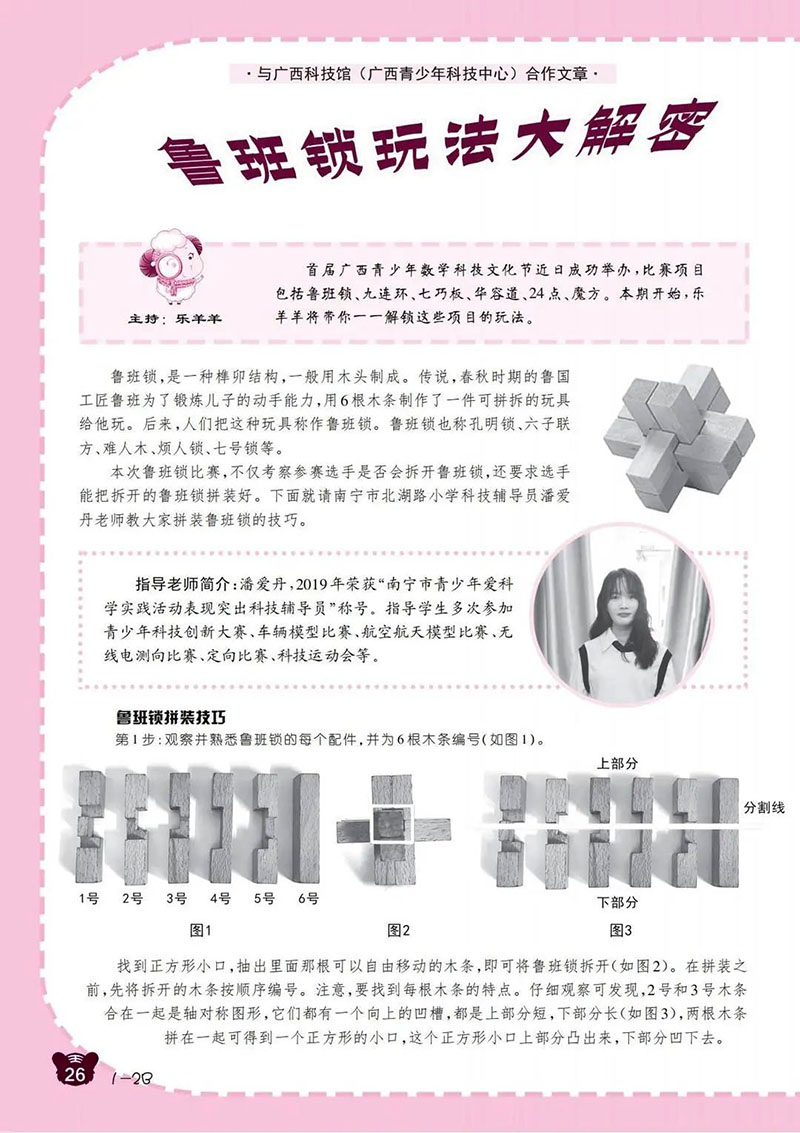

鲁班锁，是一种榫卯结构，一般用木头制成。传说，春秋时期的鲁国工匠鲁班为了锻炼儿子的动手能力，用6根木条制作了一件可拼拆的玩具给他玩。 后来，人们把这种玩具称作鲁班锁。鲁班锁也称孔明锁、六子联方、难人木、烦人锁、七号锁等。  下面就请南宁市北湖路小学科技辅导员潘爱丹老师教大家拼装鲁班锁的技巧。

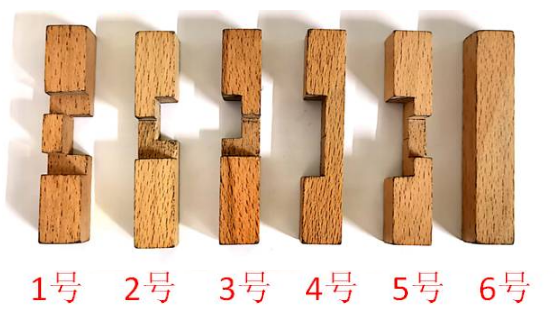

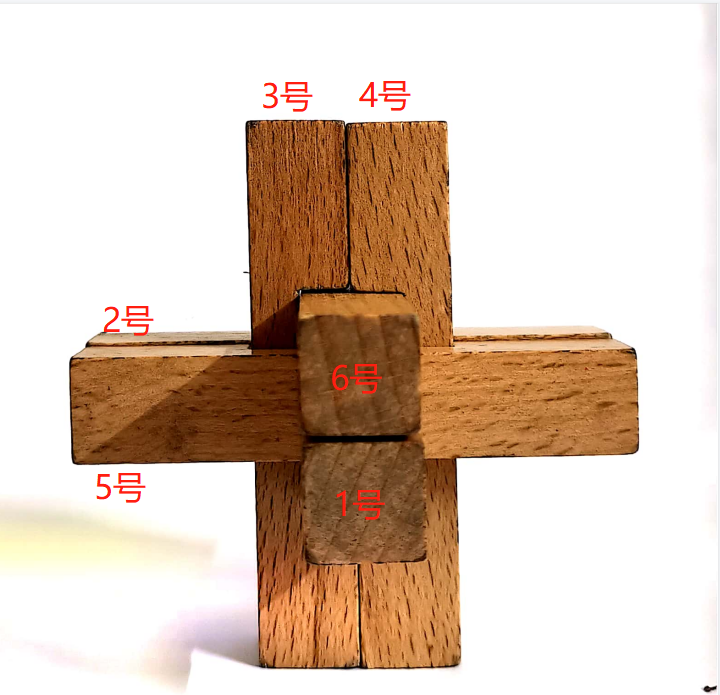

潘爱丹，2019年荣获“南宁市青少年爱科学实践活动表现突出科技辅导员”称号。指导学生多次参加青少年科技创新大赛、车辆模型比赛、航空航天模型比赛、无线电测向比赛、定向比赛、科技运动会等。 第1步：观察并熟悉鲁班锁的每个配件，并为6根木条编号（如图1）。

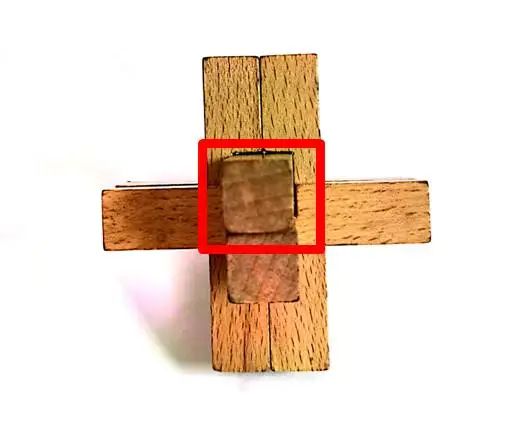

图1 找到正方形小口，抽出里面那根可以自由移动的木条，即可将鲁班锁拆开（如图2）。

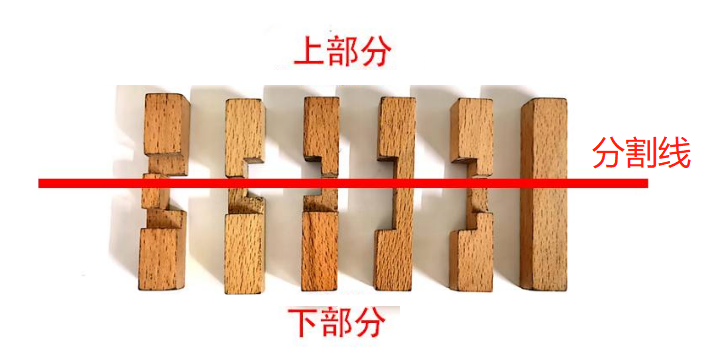

图2 在拼装之前，先将拆开的木条按顺序编号。注意，要找到每根木条的特点。仔细观察可发现，2号和3号木条合在一起是轴对称图形，它们都有一个向上的凹槽，都是上部分短，下部分长（如图3），两根木条拼在一起可得到一个正方形的小口，这个正方形小口上部分凸出来，下部分凹下去。

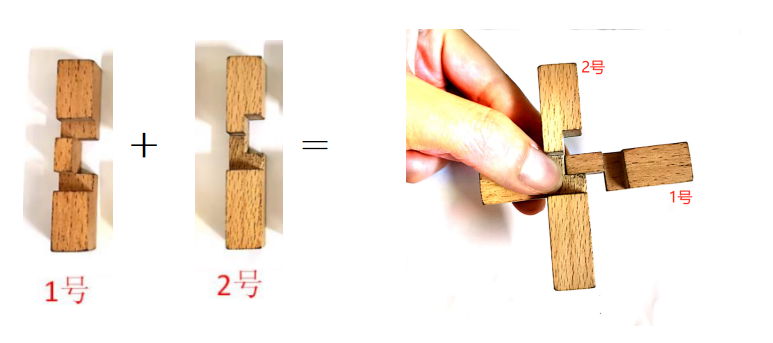

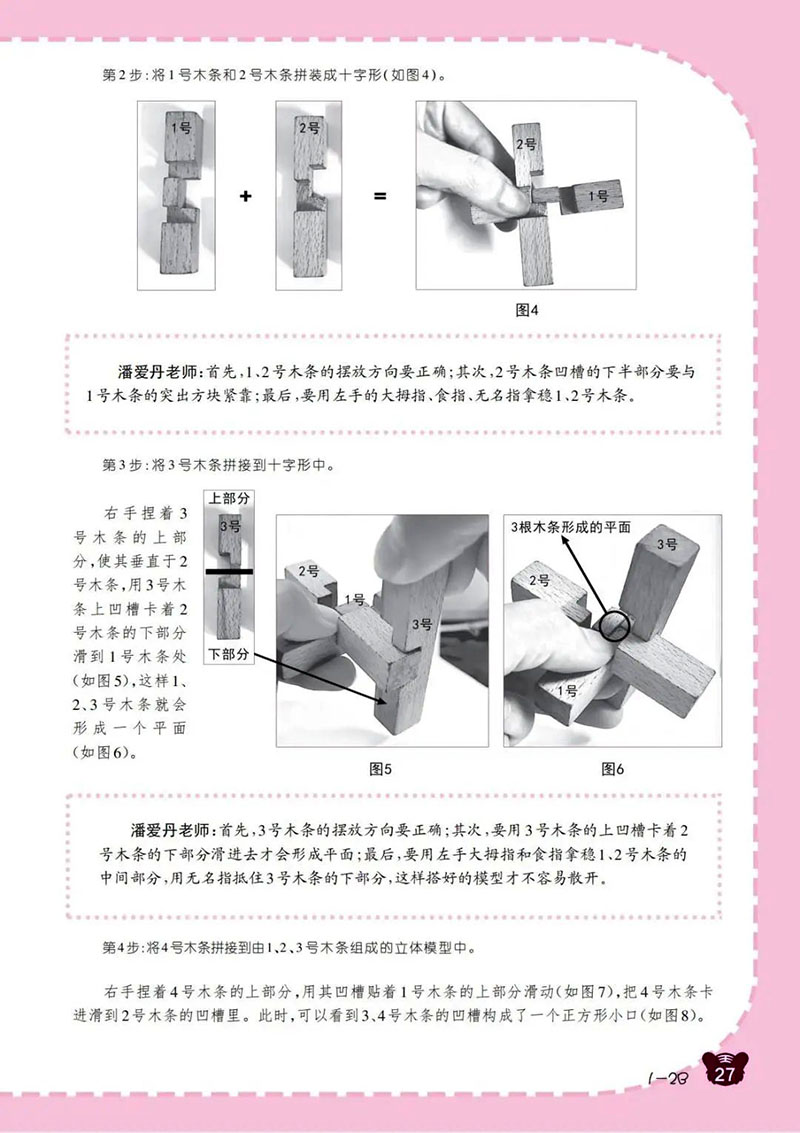

图3 第2步：将1号木条和2号木条拼装成十字形（如图 4）。

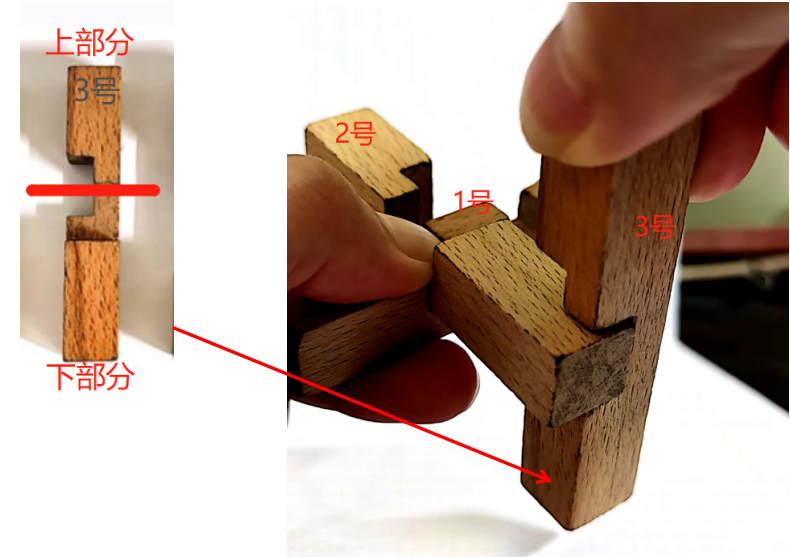

图4 首先，1、2号木条的摆放方向要正确；其次，2号木条凹槽的下半部分要与1号木条的突出方块紧靠；最后，要用左手的大拇指、食指、无名指拿稳1、2号木条。 第3步：将3号木条拼接到十字形中。 右手捏着3号木条的上部分，使其垂直于2号木条，用3号木条上凹槽卡着2号木条的下部分滑到1号木条处（如图5），这样1、2、3号木条就会形成一个平面（如图6）。
图5

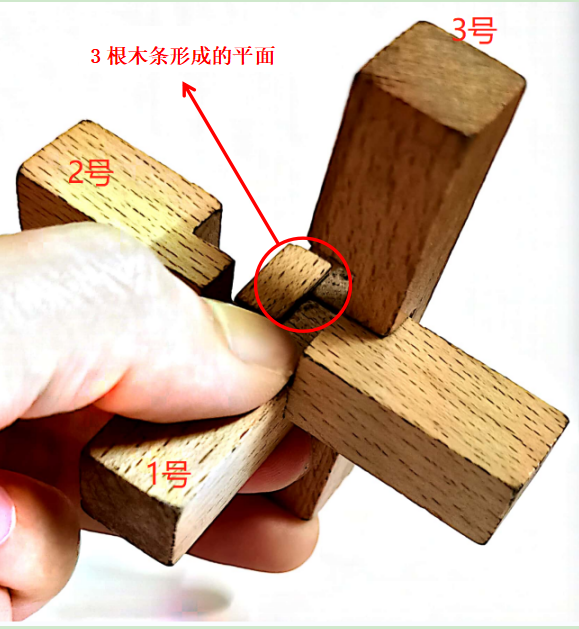

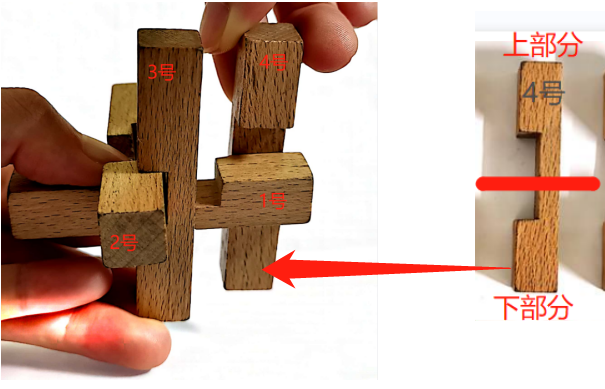

图6 首先，3号木条的摆放方向要正确；其次，要用3号木条的上凹槽卡着2号木条的下部分滑进去才会形成平面；最后，要用左手大拇指和食指拿稳1、2号木条的中间部分，用无名指抵住3号木条的下部分，这样搭好的模型才不容易散开。 第4步：将4号木条拼接到由1、2、3 号木条组成的立体模型中。 右手捏着4号木条的上部分，用其凹槽贴着1号木条的上部分滑动（如图7），把4号木条卡 进滑到2号木条的凹槽里。此时，可以看到3、4号木条的凹槽构成了一个正方形小口（如图8）。
图7

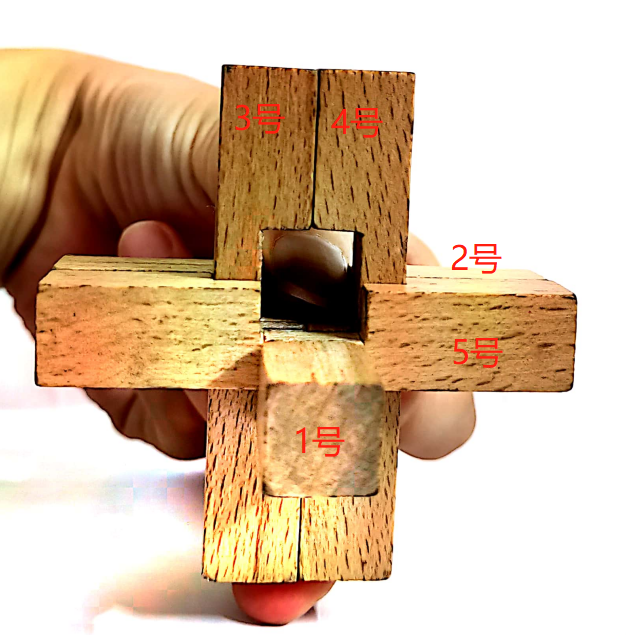

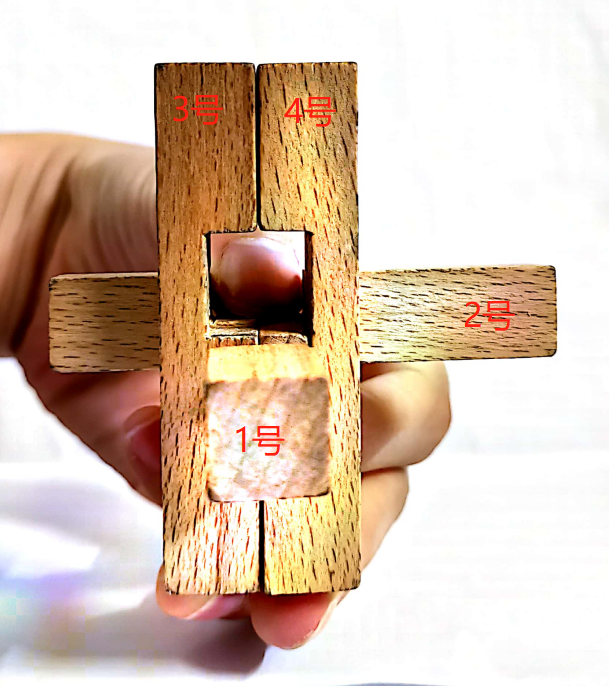

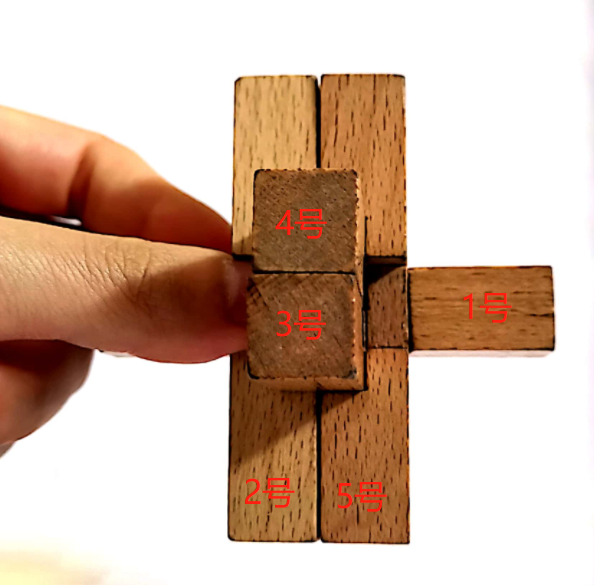

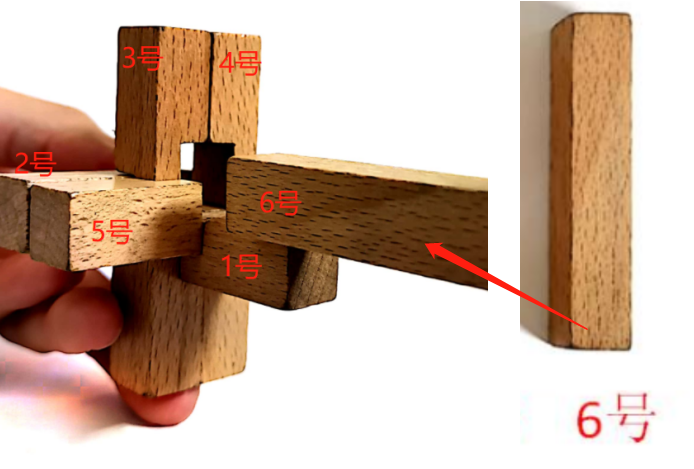

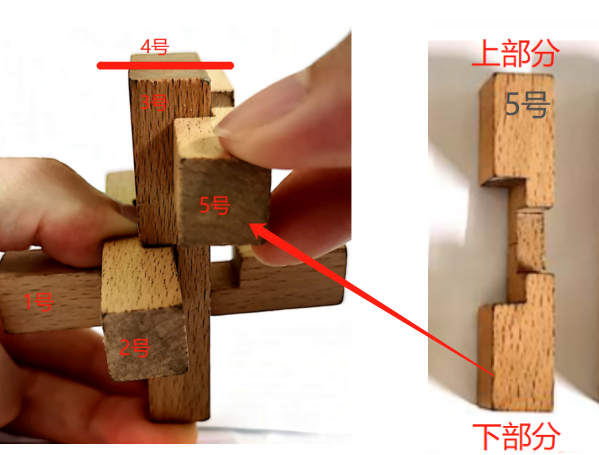

图8 首先，3号木条的拼接方法要正确，否则3号、4号木条无法完全对齐；接着用左手大拇指压住1号、2号木条中间部分，用食指、无名指抵住 3 号、4号木条的下部分，这样搭好的模型不容易松散。 第5步：将5号、6号木条拼接到1号、2号、3号、4号木条形成的立体模型中 。 右手拿5号木条下部分，用其左凹槽卡着3号、4号木条的上部分滑动，将5号木条卡进到1号木条的凹槽里，与2号木条贴在一起。最后，把6号木条插入2号、3号、4号、5号木条的凹槽构成的正方形中，鲁班锁就拼装好了。
图9
图10
图11
图12 首先，5号木条的摆放方向要正确；其次，在拼接好5号木条后，为防止模型散架，还是要用左手大拇指压住1号、2号木条的中间部分，用食指、无名指抵住3号、4号木条的下部分。
 鲁班锁蕴含了中国古代工匠的智慧，学生在拆、拼装鲁班锁的过程中，不仅能锻炼其动手能力、手指协调能力、科学思维的能力、空间想象的能力，还能了解榫卯结构的方面的知识。 本文选自《学苑创造》B版2022年1-2月刊
|
